VOLVO 200series「大大大改造スペシャル」インダッシュモニター編

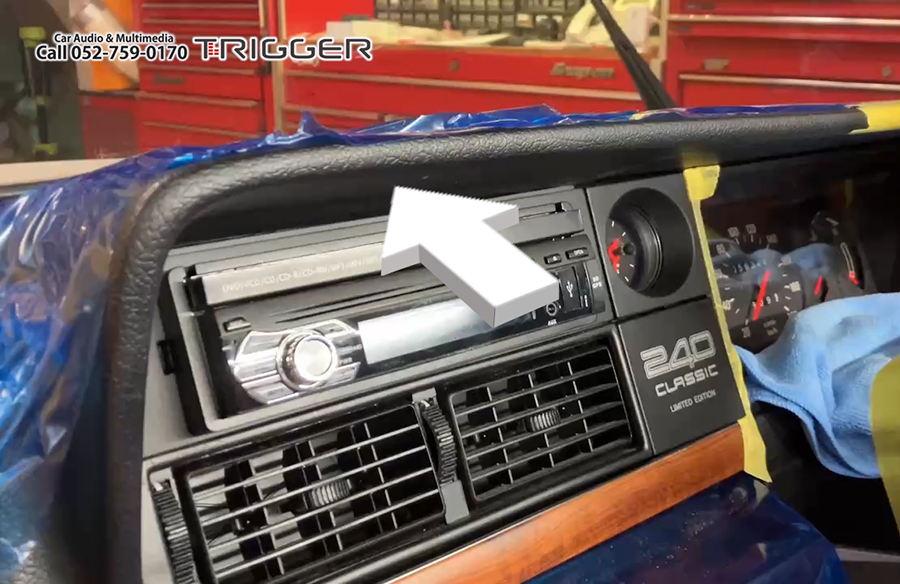

200seriesボルボ 1DIN取付部ですが、

奥のほう～～～に入り込んでまして

ここからモニターを開閉すると・・・・もれなく上部（矢印位置）に当たります・・・



そこで、
モニターが開く前にインダッシュモニター本体ごと手前に60mmせり出す構造を考えます・・

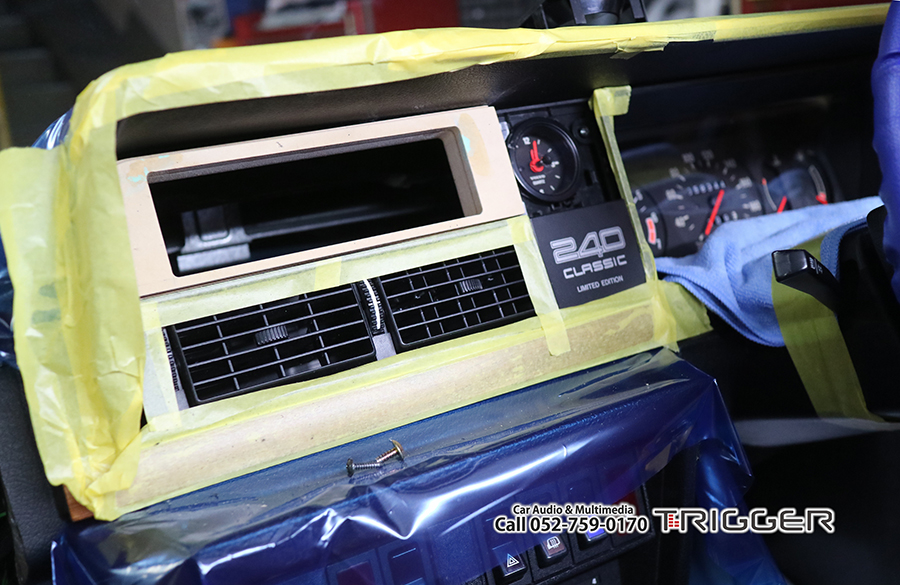

パネル製作後、電動開閉機構を組込みました

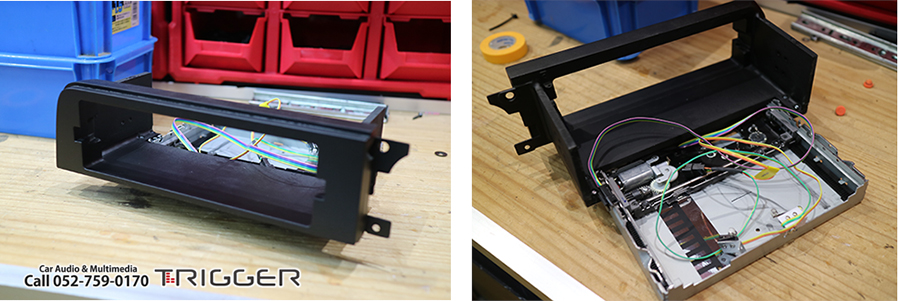

3Vモーターでインダッシュモニターごとスライドするメカニズムを具体化・・

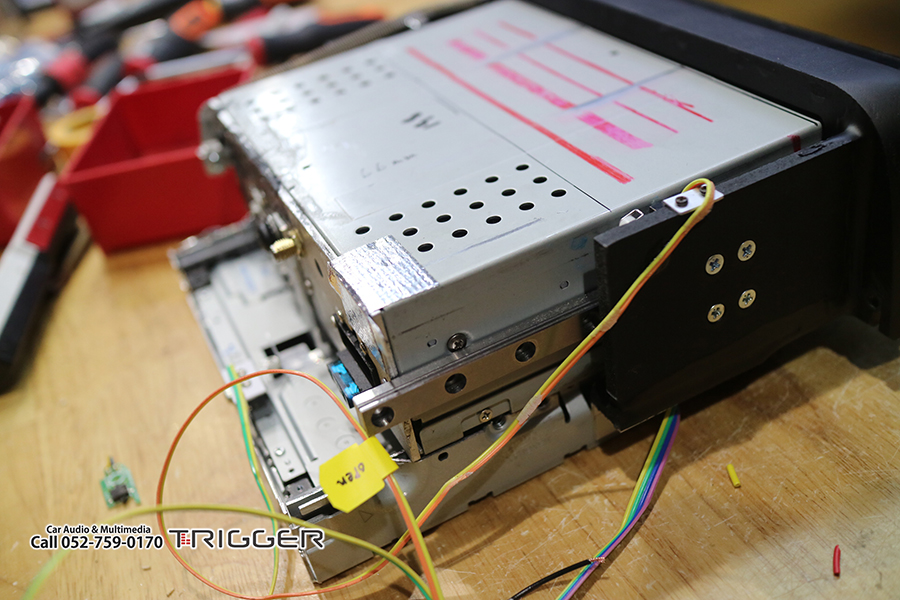

パネルと接合後、本体を取付



本体は既に使用していた物なので傷などがありますがメカは出来立てホヤホヤ



テストの結果、
モニター本体が若干上方向に向いていたためモーターの駆動力が弱くスライドしない・・
そこでスプリングを追加。手前上方向に引っ張る力を与えた結果・・成功！

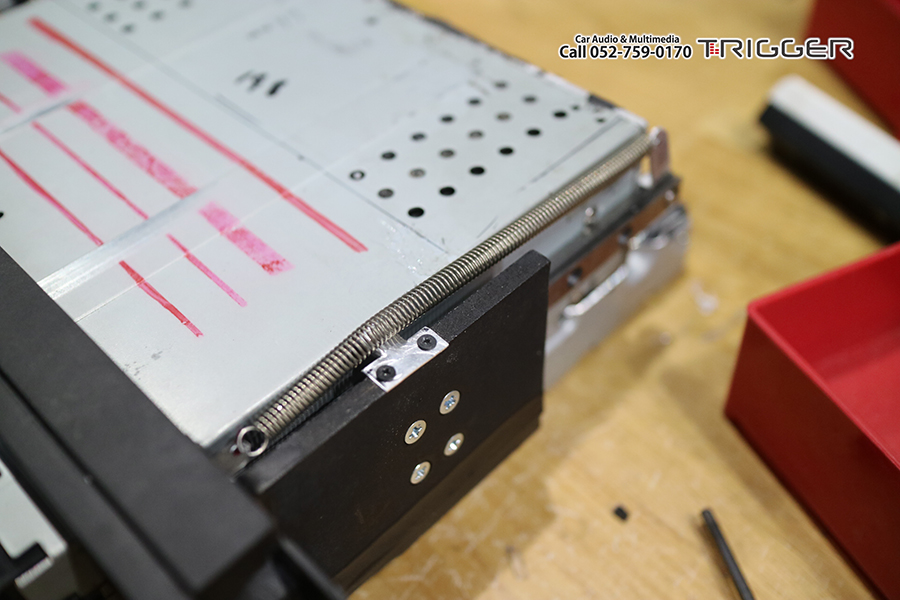

スプリング追加

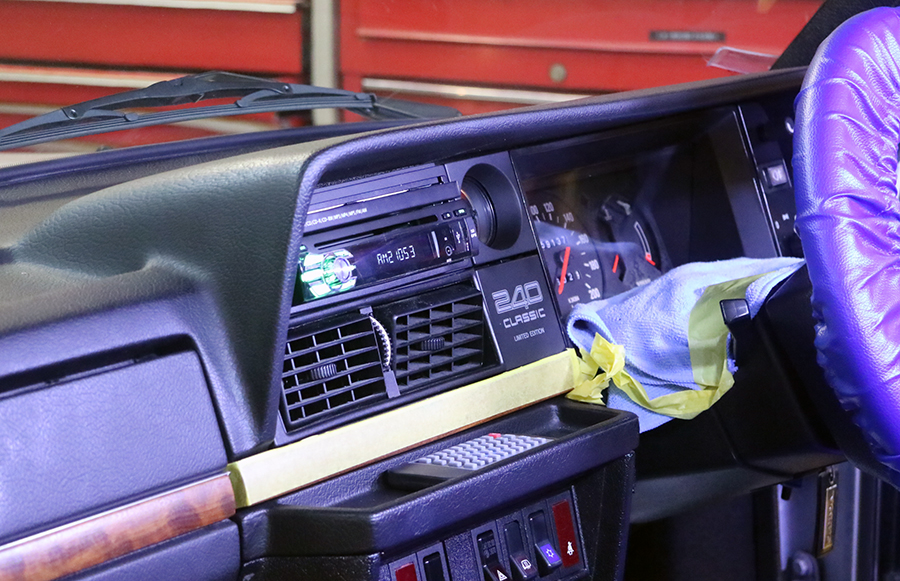

格納時

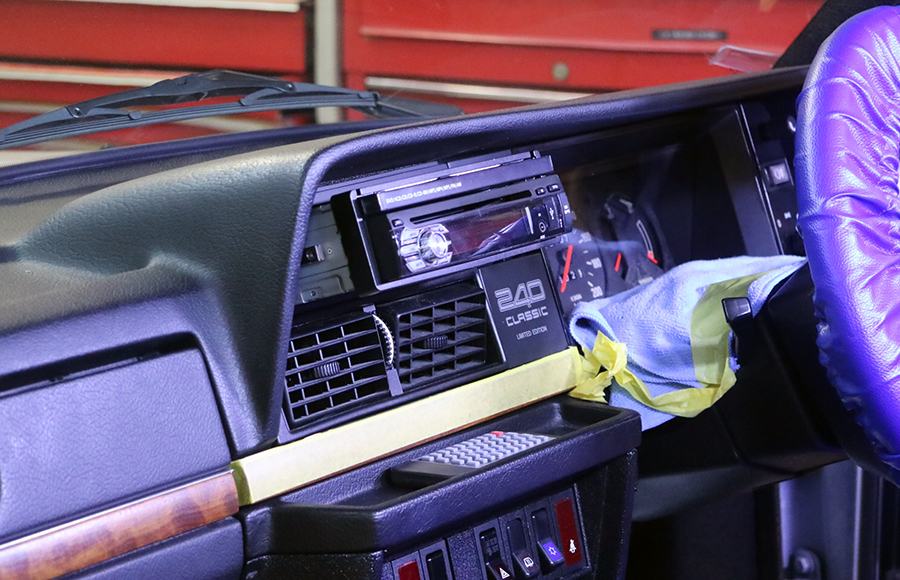

スライド中

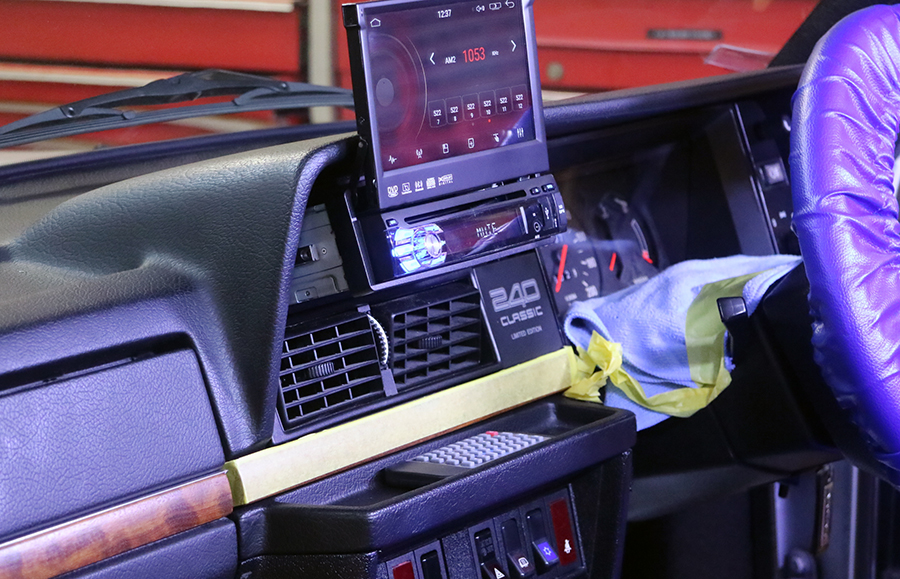

スライド完了・モニター開閉　今、思えば・・モニターのシャーシを黒く塗るべきでした・・・
